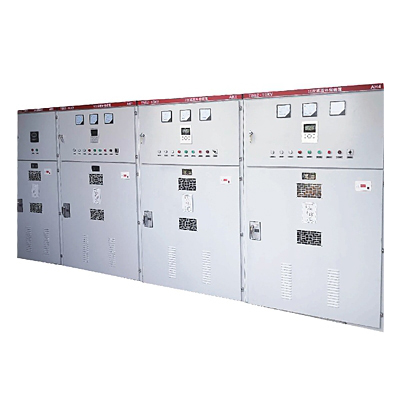

HLTBB型无功补偿电容柜

产品介绍HLTBB型无功补偿电容柜用于额定电压1kv~35kv工频电力系统中，作为并联电容器组，补偿系统中的感性无功，用以提高电网功率因数，改善配电电压质量，减少损耗，增加电力设备的供应能力，以获得配电系统安全可靠经济的运行，并串加电抗器具有抑制谐波的功能，确保装置自身和相连电网的安全可靠运行。本装置采用全封闭柜体，防护等级高，每套封闭柜均有带电和电流显示元件，可以独立安装也可与KYN28/KYN

产品介绍

HLTBB型无功补偿电容柜用于额定电压1kv~35kv工频电力系统中，作为并联电容器组，补偿系统中的感性无功，用以提高电网功率因数，改善配电电压质量，减少损耗，增加电力设备的供应能力，以获得配电系统安全可靠经济的运行，并串加电抗器具有抑制谐波的功能，确保装置自身和相连电网的安全可靠运行。

本装置采用全封闭柜体，防护等级高，每套封闭柜均有带电和电流显示元件，可以独立安装也可与KYN28/KYN61开关柜进行并柜。

本装置为固定补偿方式，也可根据用户要求采用手动自动分组投切。

工作方式及特点

1、装置主要有高压并联电容器组、串联电抗器、电容器投切开关真空接触器（真空开关）、电流互感器、氯化锌避雷器、无功功率自动补偿控制器、电容器专用微机保护单元、数字电压电流表、温控风机装置、电磁锁传感器绝缘子、成柜体附件等组成。

2、装置采用先进的数码（或按无功需求量功率因数自动）分组方式，对不同容量的电容器进行二进制编码，通过自动寻优组合，能以最少的电容器组数和最少的高压真空开关实现最多级数的调容，不至于引起成本的大幅度提高，具有很好的性能价格比。也可根据用户的需求进行均分配置，逐级投切。

3、喷逐式熔断器与电容器串联，当电容器内部有部分分串联段（60%~70%）击穿时，熔断器动作，将该台故障电容器迅速从电容器组切除，有效防止故障扩大（200kvar以上采用内熔丝保护方式）。

4、放电线圈并联在电容回路，当电容器组从电源退出运行后，能使电容器上的剩余电压在五秒内自额定电压峰值降低50v以下。

5、串联电抗器串联在电容器回路中，以限制投切电容器组中的高次谐波。降低合闸涌流，串联电抗器的电抗率仅对于限制涌流的取0.1%~1%，对于限制五次以上的谐波，选用4.5~6%，对于抑制三次以上谐波，选用12%13%。

6、结构设计合理，热，动稳定性好，柜式的带电显示装置主要用于显示装置的带电状态，并有程序锁，观察窗，具有强制闭锁功能，室外装置有围栏，柜门采用螺栓旋转方式关闭，更安全可靠的确保运行和维护人员安全，柜门观察采用网状数控冲孔装双层防爆玻璃全方位可靠的设计理念，柜顶设地理的卸压盖，防止柜内短路瞬间产生压力不能释放，从运行安全到设备外观美观度达到国际领先技术水平。

7、对于装置的外形尺寸，颜色及进线方式，可根据用户要求进行设计。

8、采用高压无功补偿控制器自动控制电容器的投切，自动化程度高，测量、显示、控制、通信功能齐全，可根据无功功率投切电容器组，自动补偿负荷无功功率，无需人工干预，功率因数在0.95以上，在外部故障或停电自动退出，送电后自动恢复运行。

9、采用微机保护单元对装置进行保护，具有两相电流差动保护和开口三角保护功能，每组电容器故障时微机保护单元切除并闭锁该组电容器，其他电容器组正常运行。

10、装置允许在工频1.1倍额定电压下长期运行。

11、装置允许在由于过压和高次谐波造成的有效值1.3倍额定电流的稳态过电流下连续运行。
